擠條機擠出滾圓系統設備選型分析
2015-12-17 16:05:36??????點擊：
擠出滾圓工藝以其高效、工藝可操作性強、重現性好、收率高等優勢而在醫藥、化工、食品等含行業均得到廣泛應用。
擠出滾圓屬于濕法擠壓制粒范疇，使用的基本設備包括濕法混合機、擠出機和離心滾圓機，另外還有輸送設備、計量設備、干燥設備等。在此對工藝中使用的基本設備做一簡要描述，對各種設備進行分析，以方便用戶進行相關設備選擇。
一、濕法混合機
濕法混合機的種類繁多，適合做擠出滾圓混合用的設備要求混合均勻度高、混合得到的軟材均勻性好，常用的主要由以下幾種。
1、 槽型混合機
槽型混合機用以混合粉狀或糊狀的物料，使不同質物料混合均勻。 是臥式槽形單槳（或雙槳）混合，攪抖槳為通軸式，便于清洗。與物體接觸處全采用不銹鋼制成，有良好的耐腐蝕性，混合槽可自動翻轉倒料。
槽型混合機是間歇式混合機，需手動翻轉出料，混合有死角，操作也不很方便，已漸漸被其他設備取代。
2、 濕法混合制粒機
濕法混合制粒機能一次完成混合加濕、制粒等工序，適用于制藥、食品、化工等行業。它是符合藥品生產GMP要示的先進設備。具有高效、優質、低耗、無污染、安全等特點。
濕法混合制粒機生產效率高，全自動操作，是混合一般物料的理想設備。
典型產品：德國GLATT、德國DIOSNA、中國625所、浙江明天機械等。
3、捏合機
捏合機是一種對高粘度及超高粘度的彈塑性物料進行混煉、捏合、破碎、分散及聚合成化工產品的設備；其功能全、品種多，應用十分廣泛，特別適用于塑料、橡膠、硅橡膠、染料、顏料、油墨、食品膠基、醫藥藥劑、建筑涂料、碳素、纖素等各行業。
在擠出滾圓工藝中，用于對簡單混合效果不理想的物料進行均勻混合。
典型產品：德國LCI、英國CALEVA、德國IKA、萊州龍興集團等。
4、 連續混（捏）合機
連續混（捏）合機需配合連續定量供粉機、連續定量供液系統使用。其具有體積小、投資省、效率高、勞動強度低的優點，特別適合于大生產作業。
連續混合機可與下游設備有效連接，中間不需要任何人位操作，產品無污染，運行費用低，是混合設備的發展方向。
典型產品：德國LCI、美國Readco Kurimoto LLC等。
二、擠出機
擠條機是將混（捏）合好的軟材經擠壓后通過模板成為條狀物料的設備，擠條機的種類也很多，和擠出滾圓工藝相關的主要有單螺桿擠條機、異向相切型擠條機、異向嚙合型擠條機、同向嚙合型擠條機、旋壓制粒機、搖擺制粒機、柱塞式擠出機等，本公司最近新開發一種低溫升、小擠出孔、大生產量的行星輥輪旋壓制粒機，是一種比較理想的幾條設備。
下面對這些設備做一簡要介紹，讓讀者有一個初步了解。
1、搖擺制粒機
搖擺制粒機可以將混合的粉末狀物制成顆粒，也可將塊狀的干料粉碎成所需的顆粒。適用于制藥、化工、食品等行業批量生產。
搖擺制粒機得到的條狀顆粒輸送，細粉較多，用于擠出滾圓工藝收率不高，但其價格便宜，也具有一定優勢。
2、旋壓制粒機
旋壓制粒機是擠出滾圓工藝中比較理想的擠出設備，得到的產品密度高于搖擺制粒機，低于螺桿擠條機。
旋壓制粒機具有溫升低、產量大的優點。
典型產品：德國GEA集團的NICA系統，重慶帕泰克等。

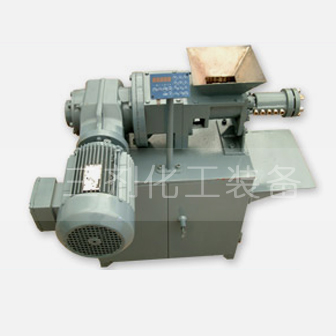

3、單螺桿擠出機
單螺桿擠條機結構簡單，使用方便，但其溫升較大，主要用于小實驗使用。
其擠出方式有平板前擠出、周向側擠出及半球頭前擠出等。
典型產品：英國CALEVA、德國LCI、德國GABLER、重慶英格造粒等。

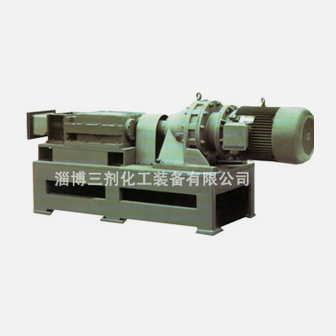

4、異向相切型雙螺桿擠出機
雙螺桿擠出，螺桿螺棱相切，轉向相反，擠出方式有平板前擠出、雙球頭前擠出及側向擠出型等。
該機產量大，物料適應性較好，是擠出滾圓工藝中使用較為普遍的設備。
典型產品：德國LCI、重慶英格造粒等。
5、異向嚙合型雙螺桿擠出機
兩根螺桿旋向相反，轉向相向，其中一根螺桿的螺棱嵌入另一根螺桿的螺槽內。該機擠出壓力大，進料順利，主要用于需得到高致密度的物料擠出。
擠出方式：平板前擠出。
典型產品：華南理工大學、重慶力譜制藥機械有限公司等。
6、同向嚙合雙螺桿擠出機
兩根螺桿旋向一致，轉向相同，其中一根螺桿的螺棱嵌入另一根螺桿的螺槽內。
該機螺桿具有自清理能力，物料不會粘在螺桿上，物料適應性極好，對大多數物料均能順利擠出。
典型產品：德國GABLER，重慶力譜制藥機械有限公司等。
7、柱塞式擠出機
依靠液壓缸的動力或機械傳遞的動力利用柱塞將機筒內的物料強制由模板擠出，是一種很簡單的擠出設備。
柱塞式擠出機主要用于高密度物料實驗，也可用于一些特殊物料的擠出，如高粘性物料。
該機得到的產品致密度高，擠出質量好，有利于均勻排列成型。
典型產品：重慶力譜制藥機械有限公司、淄博悅誠等。
8、行星輥輪旋壓制粒機
利用輥輪代替旋轉制粒機的刮板，效率更高。
工作中，輥輪既做自轉運動，又做公轉運動，對物料進行碾壓并由篩孔擠出成型。輥輪有被動型輥輪和主動型輥輪兩種，被動型輥輪隨行星架公轉，并在摩擦力的作用下自轉；主動型輥輪采用行星運動原理，自轉、公轉均由齒輪傳動，不存在滾輪不轉的情況，效率更高。
典型產品：英國CALEVA（被動型輥輪） 重慶力譜制藥機械有限公司（主動型輥輪，專利產品）
